兼顧較寬的適用范圍，采用串聯諧振的原理滿足交/直流耐試驗
參考標準：GB50150-2006,DL/T849.6-2004
● 額定負載溫升小，干式環氧澆注，高強度機械性及絕緣性
● 實現多種工作模式
● 滿足不同試品要求，實現一機多用
GHXZ-A變電站串聯諧振試驗裝置主要針對220kV及以下變電站一次電氣設備交流耐壓試驗設計制造?？砂匆?guī)程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。

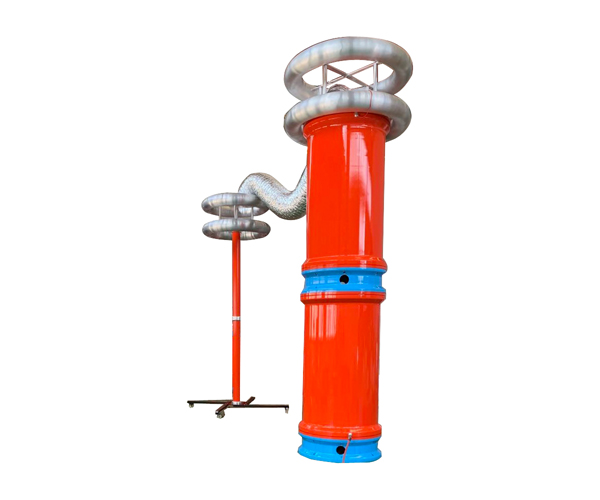

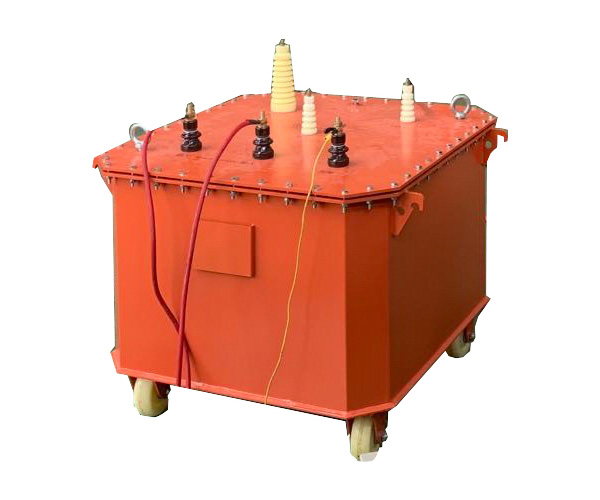

串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變 頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載 波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，確保儀器穩定和安全。
1、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升??；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠
2、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相220V或是三相380V輸入電源通用，方便現場取電
3、配置靈活?？蛇x配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高 。
產品功能特點：
1.裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2.內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單。
3.裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式。
4.能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5.裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6.采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
| 額定輸出電壓： | 0～2000kV（AC有效值）及其以下 |
| 輸出頻率： | 20～300Hz |
| 諧振電壓波形： | 純正弦波,波形畸變率＜1.0% |
| 最大試驗容量： | 5000kVA及其以下 |
| 工作制： | 滿功率輸出下,一次連續工作時間15min |
| 品質因數： | 30～90 |
| 頻率調節靈敏度： | 0.1Hz,不穩定度＜0.05% |
| 工作電源： | 380/220V±15%/50Hz±5% |
產品配置及適用范圍：
| 產品型號名稱 | 適用范圍（10kV～500kV電壓等級變電站電氣設備交流耐壓設備，頻率30～300Hz） | ||||
| 變頻源 | 諧振電抗器 | 激勵變壓器 | 分壓器 | 適用范圍 | |
| GHXZ-50/50/25 | 3kW | 25kV/1A二臺 （干式） | 3kVA （干式） | 50kV | 1000kVA及以下10kV電力變 10kV開關、母線、PT、CT等 10kV（300mm2）電纜≤1.0km |
| GHXZ-108/108/27 | 5kW | 27kV/1A四臺 （干式） | 5kVA （干式） | 110kV | 31500kVA及以下35kV電力變 35kV開關、母線、PT、CT等 10kV（300mm2）電纜2km 35kV （300mm2）電纜0.5km |
| GHXZ-200/200/50 | 10kW | 50kV/1A四臺 （干式） | 10kVA （干式） | 200kV | 50000kVA及以下110kV電力變 110kVGIS、PT、CT等（預防性試驗） 35kV（300mm2）電纜≤1.0km10kV （300mm2）電纜≤2.0km |
| GHXZ-270/270/45 | 15kW | 45kV/1A六臺 （干式） | 15kVA （干式） | 300kV | 50000kVA及以下110kV電力變 110kVGIS、PT、CT等 35kV（300mm2)電纜≤1.2km 10kV （300mm2)電纜≤3.0km |
| GHXZ-800/400/50 | 30kW | 50kV/2A八臺 （干式） 100kV/2A四臺 （油浸式） | 30kVA （干式） 30kA （油浸式） | 400kV | 80000kVA及以下220kV電力變 50000kVA及以下110kV電力變 110kV/220kVGIS、PT、CT等 35kV（300mm2）電纜≤2.0km 110kV （300mm2）電纜≤0.7km |
| GHXZ-1600/800/200 | 60kW | 200kV/2A四臺 （油浸式） | 60kVA （干式） | 800kV | 80000kVA及以下220kV電力變 50000kVA及以下110kV電力變 500kVGIS、PT、CT等 220kV開關、GIS、PT、CT等 110kV（400mm2）電纜≤1.5km 220kV （400mm2）電纜≤1.0km |
| 額定輸出電壓： | 0～2000kV（AC有效值）及其以下 |
| 輸出頻率： | 20～300Hz |
| 諧振電壓波形： | 純正弦波,波形畸變率＜1.0% |
| 最大試驗容量： | 5000kVA及其以下 |
| 工作制： | 滿功率輸出下,一次連續工作時間15min |
| 品質因數： | 30～90 |
| 頻率調節靈敏度： | 0.1Hz,不穩定度＜0.05% |
| 工作電源： | 380/220V±15%/50Hz±5% |
產品配置及適用范圍：
| 產品型號名稱 | 適用范圍（10kV～500kV電壓等級變電站電氣設備交流耐壓設備，頻率30～300Hz） | ||||
| 變頻源 | 諧振電抗器 | 激勵變壓器 | 分壓器 | 適用范圍 | |
| GHXZ-50/50/25 | 3kW | 25kV/1A二臺 （干式） | 3kVA （干式） | 50kV | 1000kVA及以下10kV電力變 10kV開關、母線、PT、CT等 10kV（300mm2）電纜≤1.0km |
| GHXZ-108/108/27 | 5kW | 27kV/1A四臺 （干式） | 5kVA （干式） | 110kV | 31500kVA及以下35kV電力變 35kV開關、母線、PT、CT等 10kV（300mm2）電纜2km 35kV （300mm2）電纜0.5km |
| GHXZ-200/200/50 | 10kW | 50kV/1A四臺 （干式） | 10kVA （干式） | 200kV | 50000kVA及以下110kV電力變 110kVGIS、PT、CT等（預防性試驗） 35kV（300mm2）電纜≤1.0km10kV （300mm2）電纜≤2.0km |
| GHXZ-270/270/45 | 15kW | 45kV/1A六臺 （干式） | 15kVA （干式） | 300kV | 50000kVA及以下110kV電力變 110kVGIS、PT、CT等 35kV（300mm2)電纜≤1.2km 10kV （300mm2)電纜≤3.0km |
| GHXZ-800/400/50 | 30kW | 50kV/2A八臺 （干式） 100kV/2A四臺 （油浸式） | 30kVA （干式） 30kA （油浸式） | 400kV | 80000kVA及以下220kV電力變 50000kVA及以下110kV電力變 110kV/220kVGIS、PT、CT等 35kV（300mm2）電纜≤2.0km 110kV （300mm2）電纜≤0.7km |
| GHXZ-1600/800/200 | 60kW | 200kV/2A四臺 （油浸式） | 60kVA （干式） | 800kV | 80000kVA及以下220kV電力變 50000kVA及以下110kV電力變 500kVGIS、PT、CT等 220kV開關、GIS、PT、CT等 110kV（400mm2）電纜≤1.5km 220kV （400mm2）電纜≤1.0km |
