GHVLF超低頻高壓發生器

        GHVLF超低頻高壓發生器接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。

       現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一，且操作簡單，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。

       國家發改委已制定了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的。可廣泛用于電纜、大型高壓旋轉電機的交流耐壓試驗之中。

產品別稱：超低頻高壓發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流高壓試驗裝置、超低頻耐壓試驗裝置

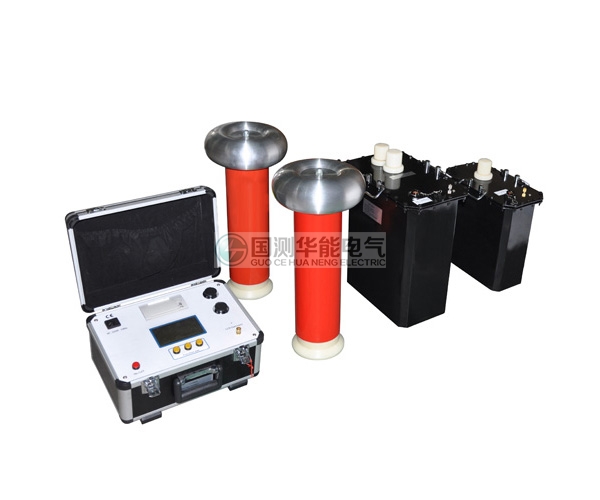

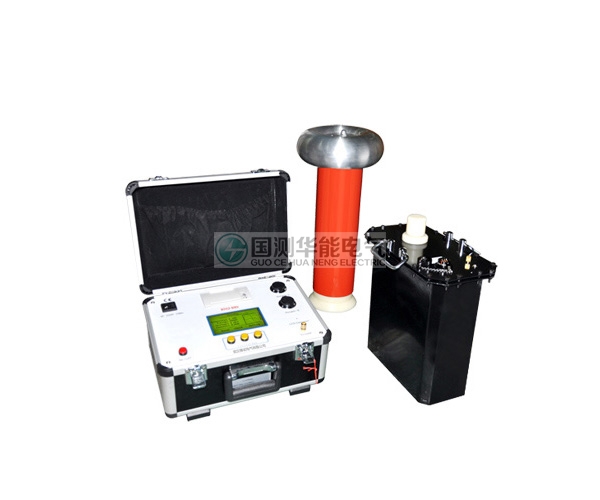

1、額定電壓小于或等于50kV的超低頻采用單聯結構（一臺升壓器）；大于50kV的超低頻采用串聯結構（兩臺升壓器串聯），使整體重量大大減輕，帶載能力增強，而且兩臺升壓器可單獨作低電壓等級的超低頻使用。

2、電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。

3、具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。

4、具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。

5、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。

6、由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

型  號	額定電壓	帶載能力	電源保險管	產品結構、重量
GHVLF-30/1.1	30kV（峰值）	0.1Hz,≤1.1μF	5A	控制器：4㎏升壓器：25㎏
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
GHVLF-40/1.1	30kV（峰值）	0.1Hz,≤1.1μF	6A	控制器：4㎏ 升壓器：35㎏
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
GHVLF-50/1.1	50kV（峰值）	0.1Hz,≤1.1μF	7A	控制器：4㎏ 升壓器：50㎏
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
GHVLF-60/1.1	60kV（峰值）	0.1Hz,≤1.1μF	10A	控制器：4㎏ 一級升壓器（30kV）：25㎏ 二級升壓器（30kV）：45㎏
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
GHVLF-70/0.5	70kV（峰值）	0.1Hz,≤0.5μF	10A	控制器：4㎏ 一級升壓器（30kV）：25㎏ 二級升壓器（40kV）：50㎏
		0.05Hz,≤1μF
		0.02Hz,≤2.5μF
GHVLF-80/0.5	80kV（峰值）	0.1Hz,≤0.5μF	12A	控制器：4㎏ 一級升壓器（30kV）：25㎏ 二級升壓器（50kV）：50㎏
		0.05Hz,≤1μF
		0.02Hz,≤2.5μF

輸出：額定電壓	參見上表（表1）
輸出：頻率	參見上表（表1）	0.1Hz ，最大1.1 μf
		0.05 Hz  最大2.2 μf
		0.02 Hz  最大5.5 μf
精度	1%
電壓正，負峰值誤差	≤3％
電壓波形失真度	≤5％
使用條件	戶內、戶外
溫度	-10℃～+40℃
濕度	≤85％RH
電源	交流50 Hz，220V ±5%
保險管	參見上表（表1）
