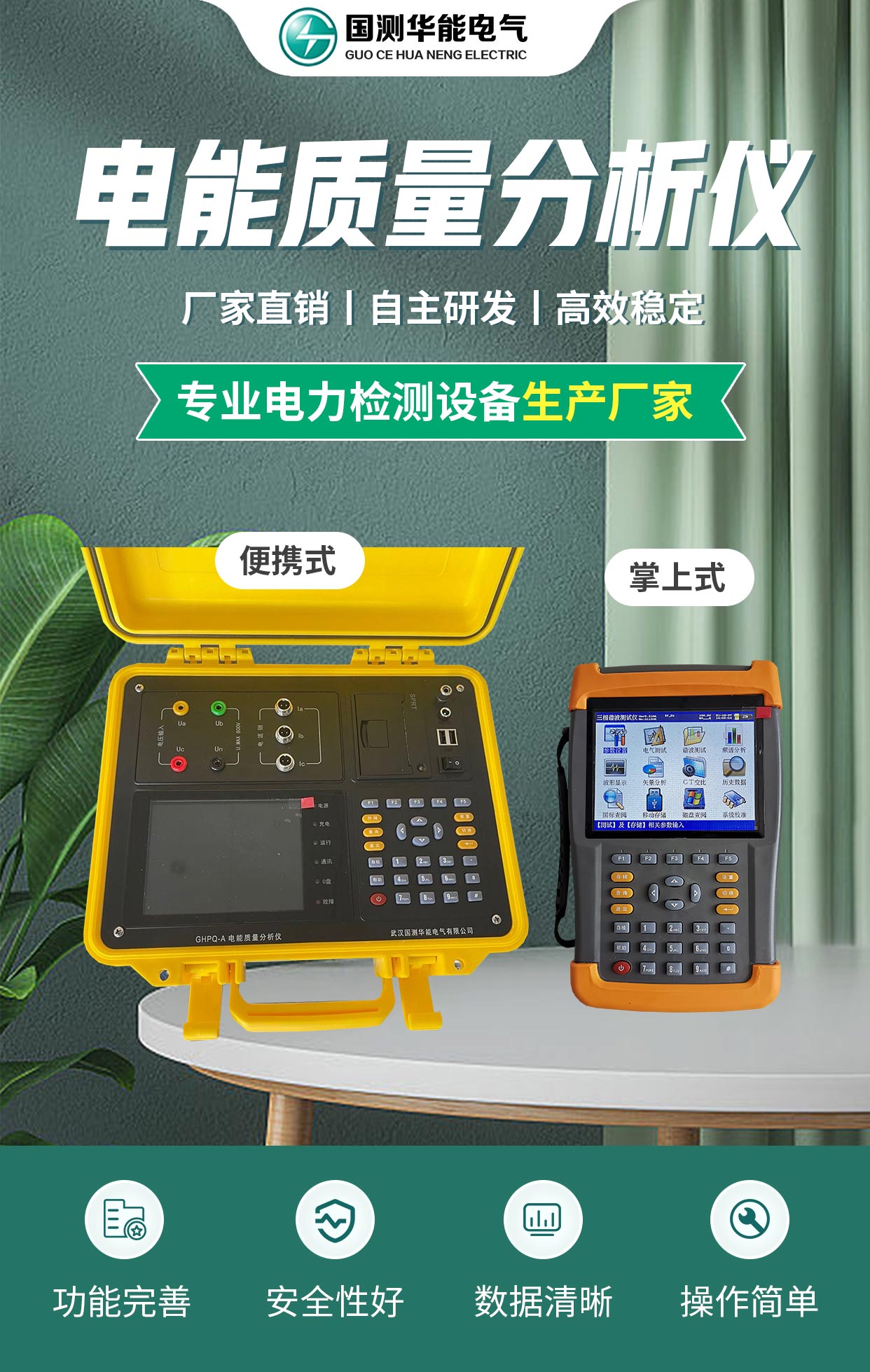

是對電網運行質量進行檢測及分析的專用便攜式產品(手持式)
參考標準:JB/T9287-1999

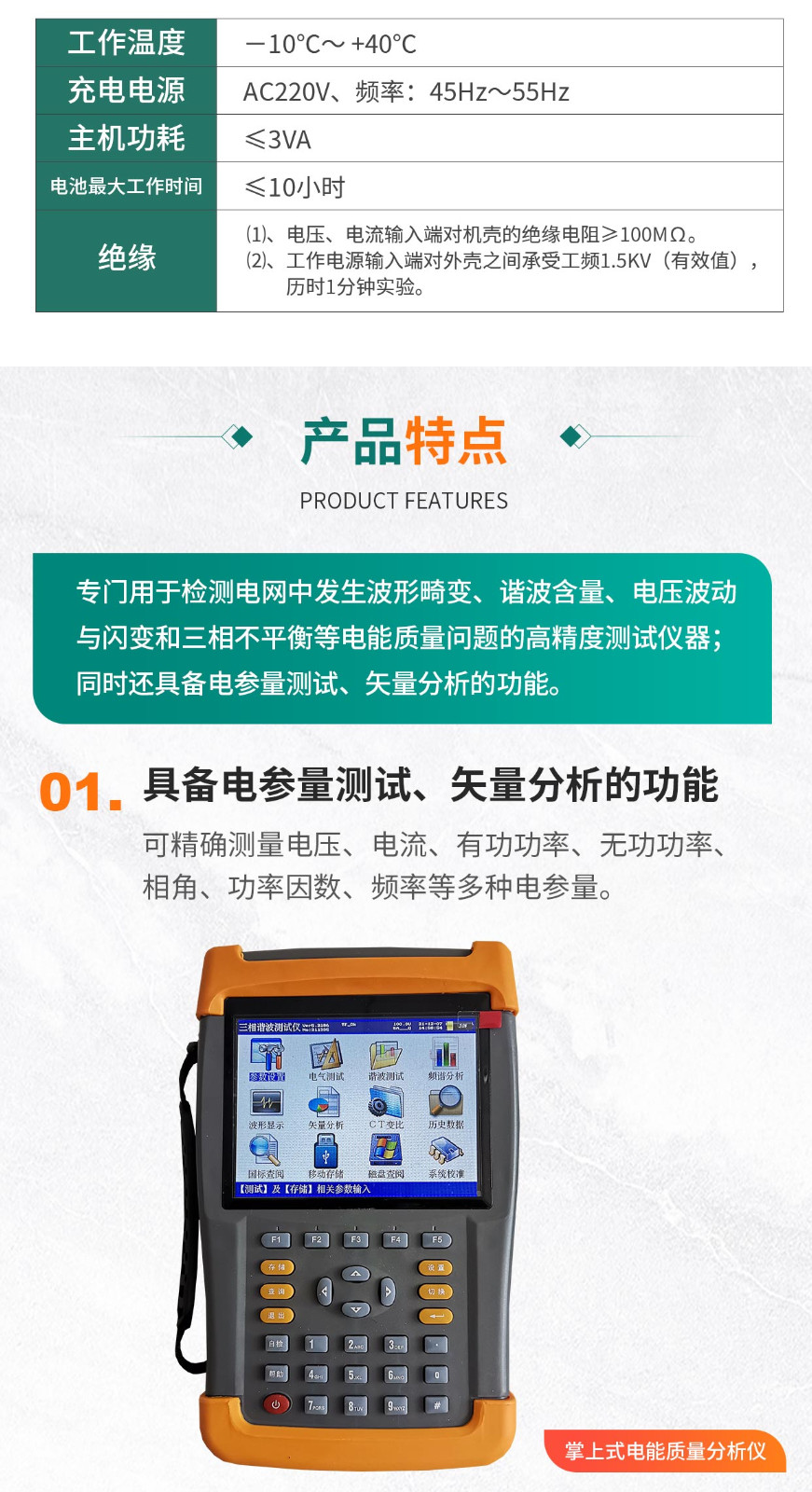

具備電參量測試、矢量分析的功能

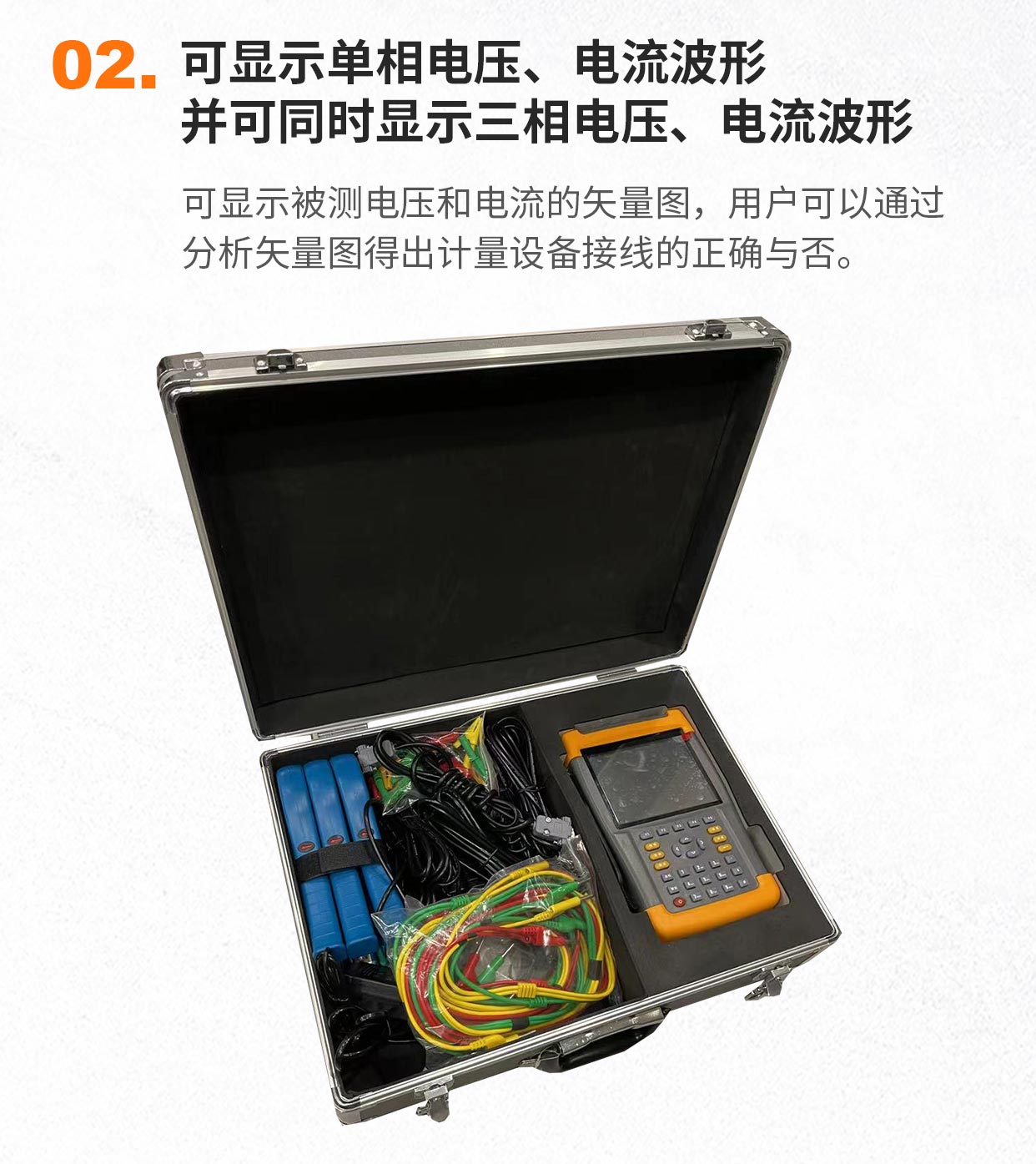

可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形

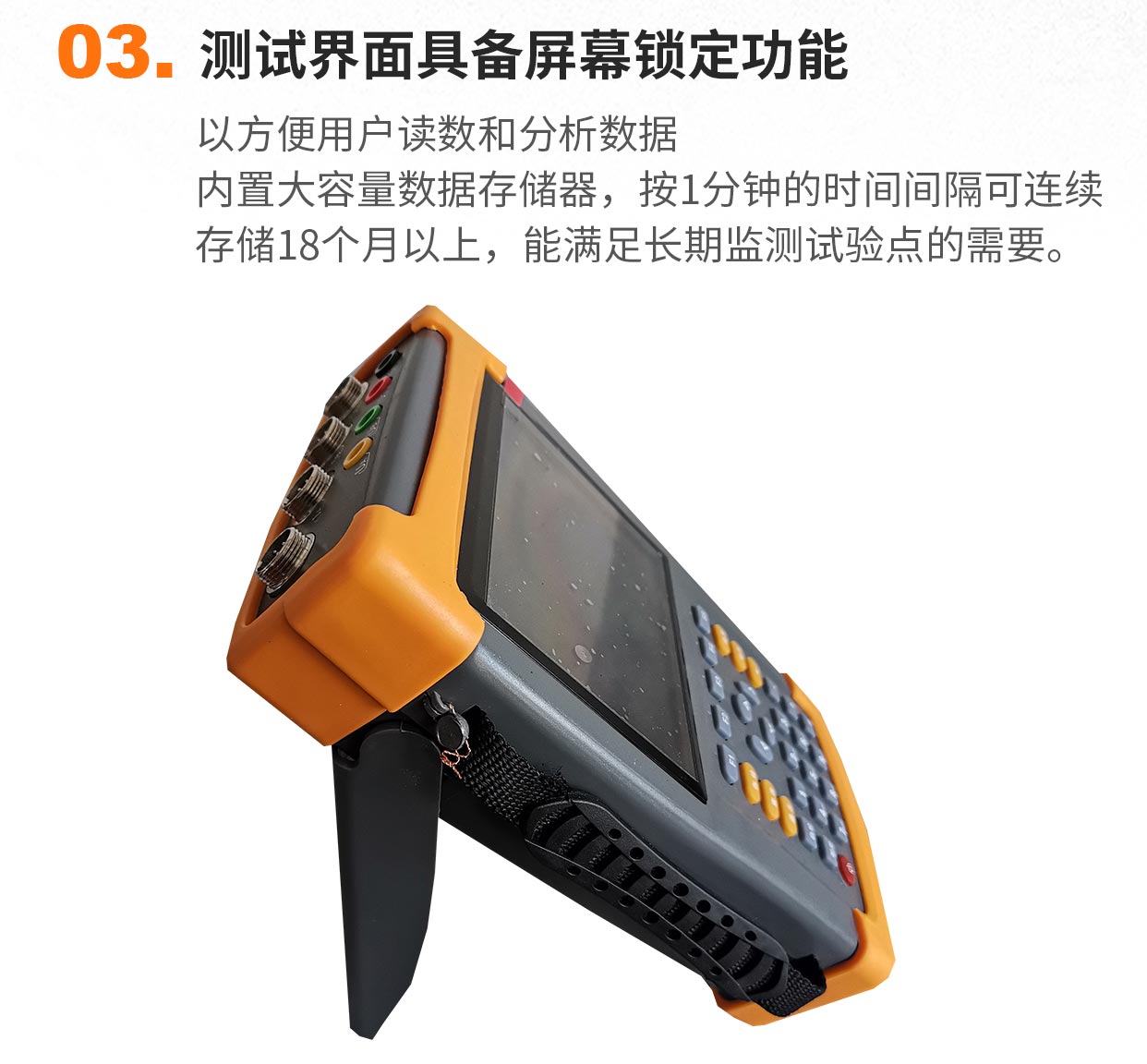

測試界面具備屏幕鎖定功能,以方便用戶讀數和分析數據
GHPQ-B掌上式電能質量分析儀是 專門用于檢測電網中發生波形畸變、諧波含量、電壓波動與閃變和三相不平衡等電能質量問題的高精度測試儀器;同時還具備電參量測試、矢量分析的功能。 可精確測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量。 可顯示被測電壓和電流的矢量圖,用戶可以通過分析矢量圖得出計量設備接線的正確與否。

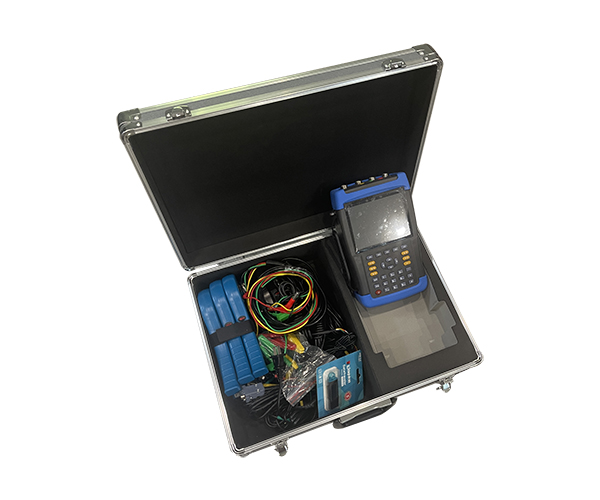

電流可采用鉗形互感器和直接接入兩種方式進行測量。當采用鉗形電流互感器測量時操作人員無須斷開電流回路,就可以方便、安全的進行測量;當需要對數值進行 更高精度的測量時,可采取直接接線的方式,能最大程度的保證測試數據的準確度。 可測量分析公用電網供到用戶端的交流電能質量,其測量分析:頻率偏差、電壓偏差、電壓波動、閃變、三相電壓允許不平衡度和電網諧波。
產品別稱:電能質量分析儀、電能質量測試儀、電能分析儀、電能質量監測儀、智能電能質量分析儀
1、儀器是專門用于檢測電網中發生波形畸變、諧波含量、電壓波動與閃變和三相不平衡等電能質量問題的高精度測試儀器;同時還具備電參量測試、矢量分析的功能。
2、可精確測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量。
3、可顯示被測電壓和電流的矢量圖,用戶可以通過分析矢量圖得出計量設備接線的正確與否。
4、內置大容量數據存儲器,按1分鐘的時間間隔可連續存儲18個月以上,能滿足長期監測試驗點的需要。
5、儀器具備USB接口,可方便的將數據直接拷貝到后臺管理計算機。
6、與功能強大的數據管理軟件配合,可將實時采樣數據直接上傳到后臺管理計算機,在后臺進行更全面、更迅速的處理。
7、具備萬年歷、時鐘功能,實時顯示日期及時間??稍诂F(xiàn)場檢測的同時保存測試數據和結果,并通過串口上傳至計算機,通過后臺管理軟件(選配件)實現數據微機化管理,具備強大的報表功能。
8、采用大屏幕進口彩色液晶作為顯示器,中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面,人機對話界面友好。
9、5分鐘無操作液晶顯示自動關閉,以便最大程度的延長電池工作時間。
10、導電硅膠按鍵,手感好、壽命長、設計合理、操作方便。
11、內置大容量、高性能鋰離子充電電池,充滿電連續工作10小時以上。
12、體積小、重量輕,便于攜帶,既可用于現場測量使用,也可用做實驗室的標準計量設備。
13、可設置不同的存儲間隔時間,按設置的時間間隔連續存儲數據。

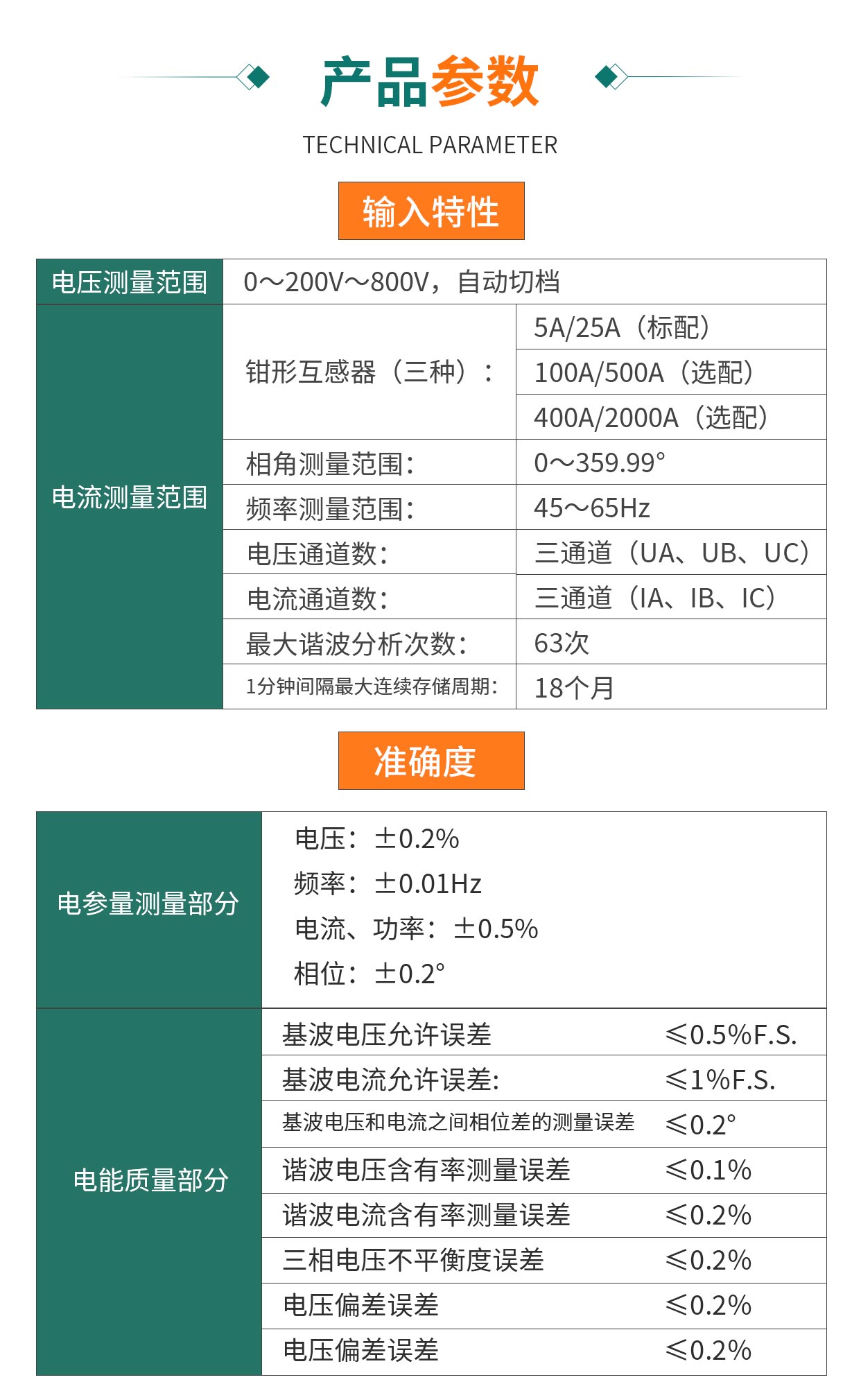

輸入特性 | 電壓測量范圍:10~660V,自動切檔。(選配精密分壓盒可擴展到1200V) | |

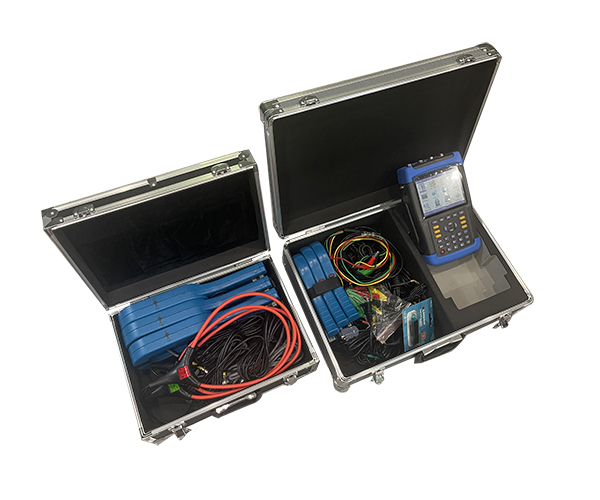

電流測量范圍 | 鉗形互感器(三種):5A/25A(標配);100A/500A(選配);400A/2000A(選配)1000A/5000A(選配)柔性線圈 | |
相角測量范圍:0~359.99° | ||
頻率測量范圍:45~65Hz | ||
電壓通道數:三通道(UA、UB、UC) | ||
電流通道數:三通道(IA、IB、IC) | ||
最大諧波分析次數:63次 | ||
1分鐘間隔最大連續存儲周期:18個月 | ||
準確度 | 電參量測量部分 | |
電壓:±0.2% | ||
頻率:±0.01Hz | ||
電流、功率:±0.5% | ||
相位:±0.2° | ||
電能質量部分 | 基波電壓允許誤差≤0.5%F.S. | |
基波電流允許誤差: ≤1%F.S. | ||
基波電壓和電流之間相位差的測量誤差:≤0.2° | ||
諧波電壓含有率測量誤差:≤0.1% | ||
諧波電流含有率測量誤差:≤0.2% | ||
三相電壓不平衡度誤差:≤0.2% | ||
電壓偏差誤差:≤0.2% | ||
電壓偏差誤差:≤0.2% | ||
工作溫度 | -10℃~ +40℃ | |
充電電源 | AC220V、頻率:45Hz~55Hz | |
主機功耗 | ≤3VA | |
電池最大工作時間 | ≤10小時 | |
絕緣 | 電壓、電流輸入端對機殼的絕緣電阻≤100MΩ | |
工作電源輸入端對外殼之間承受工頻1.5KV(有效值),歷時1分鐘實驗 | ||
體積 | 320mm×240mm×130mm | |
重量 | 2.0K |
輸入特性 | 電壓測量范圍:10~660V,自動切檔。(選配精密分壓盒可擴展到1200V) | |
電流測量范圍 | 鉗形互感器(三種):5A/25A(標配);100A/500A(選配);400A/2000A(選配)1000A/5000A(選配)柔性線圈 | |
相角測量范圍:0~359.99° | ||
頻率測量范圍:45~65Hz | ||
電壓通道數:三通道(UA、UB、UC) | ||
電流通道數:三通道(IA、IB、IC) | ||
最大諧波分析次數:63次 | ||
1分鐘間隔最大連續存儲周期:18個月 | ||
準確度 | 電參量測量部分 | |
電壓:±0.2% | ||
頻率:±0.01Hz | ||
電流、功率:±0.5% | ||
相位:±0.2° | ||
電能質量部分 | 基波電壓允許誤差≤0.5%F.S. | |
基波電流允許誤差: ≤1%F.S. | ||
基波電壓和電流之間相位差的測量誤差:≤0.2° | ||
諧波電壓含有率測量誤差:≤0.1% | ||
諧波電流含有率測量誤差:≤0.2% | ||
三相電壓不平衡度誤差:≤0.2% | ||
電壓偏差誤差:≤0.2% | ||
電壓偏差誤差:≤0.2% | ||
工作溫度 | -10℃~ +40℃ | |
充電電源 | AC220V、頻率:45Hz~55Hz | |
主機功耗 | ≤3VA | |
電池最大工作時間 | ≤10小時 | |
絕緣 | 電壓、電流輸入端對機殼的絕緣電阻≤100MΩ | |
工作電源輸入端對外殼之間承受工頻1.5KV(有效值),歷時1分鐘實驗 | ||
體積 | 320mm×240mm×130mm | |
重量 | 2.0K |
