三相的電壓、電流、相角、頻率、功率、功率因數等電參數的高精度測量
參考標準：JJG440-2008
六角圖顯示，彩色相序分析
三相的電壓、電流、相角、頻率、功率、功率精準測量
彩屏2.8寸TFT液晶顯示器，動態顯示，向量圖指示

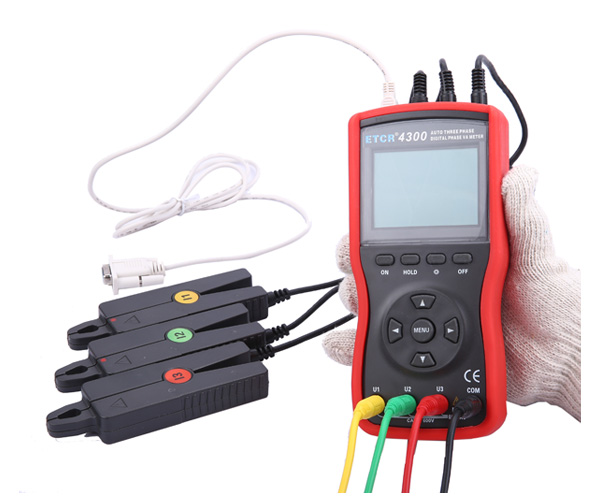

ETCR4300三相數字相位伏安表是我公司精心研制的一款專為現場測試的多功能、數字式、智能化儀表，具有高精度、高穩定、低功耗、使用方便等特點?？梢栽诒粶y(cè)回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便捷的新型電力儀表。
ETCR4300三相數字相位伏安表配有防振、防滑、高絕緣護套，采用彩屏2.8寸TFT液晶顯示器，動態顯示，向量圖指示，一目了然，盡顯精美豪華外觀。其電流鉗有兩種規格，尖小形鉗口適用于排線密集的地方，圓形大鉗口適用于粗導線檢測，能滿足不同場所需求。
三相數字相位伏安表又名智能型三相數字相位伏安表、多功能三相數字相位伏安表、三鉗數字相位伏安表等，適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。
參數說明：
功 能 | 同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等 |
電 源 | DC9V 堿性干電池(1.5V AA×6) |
功 耗 | 開啟背光燈最大耗電130mA，電池連續工作約6小時 |
關閉背光燈儀表耗電90mA，電池連續工作約9小時 | |
顯示模式 | 2.8寸彩屏；顯示域58mm×44mm |
儀表尺寸 | 長寬厚：196mm×92mm×54mm |
鉗口尺寸 | 尖小形電流鉗：7.5mm×13mm (選型) 圓口形電流鉗：35mm×40mm (選型) |
量 程 | 電壓：AC 0.00V～600V (全自動換檔) |
電流：AC 0.0mA～20.0A(全自動換檔) | |
相位：0.0°～360.0° | |
頻率：45.00Hz～65.00Hz | |
有功功率：0.0W～12kW | |
無功功率：0.0var～12kvar | |
視在功率：0.0VA～12kVA | |
功率因數：-1～+1 | |
電流矢量和：0mA～60.0A | |
分辨率 | 電壓：AC 0.01V |
電流：AC 0.1mA | |
相位：0.1° | |
頻率：0.01Hz | |
有功功率：0.1W | |
無功功率：0.1var | |
視在功率：0.1VA | |
功率因數：0.001 | |
電流矢量和：1mA | |
相 序 | 正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍 反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍 |
檢測速率 | 約2秒/次 |
數據保持 | 測試中按HOLD鍵保持?jǐn)?shù)據，“HD”符號顯示 |
數據存儲 | 500組 |
自動關機 | 無操作約15分鐘后，儀表自動關機，以降低電池消耗 |
背光功能 | 有，適合昏暗場所及夜間使用；無操作5分鐘后關閉背光 |
電壓檢測 | 當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池 |
儀表質量 | 主機：550g(帶電池) |
尖小形電流鉗：170g×3 | |
圓口形電流鉗：185g×3 | |
測試線：250g | |
測試線長度 | 1.5m |
電流鉗線長 | 2m |
工作溫濕度 | -10℃～40℃；80%Rh以下 |
存放溫濕度 | -10℃～60℃；70%Rh以下 |
輸入阻抗 | 測試電壓輸入阻抗為：1MΩ |
耐 壓 | 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 |
絕 緣 | 儀表線路與護套外殼之間≥100MΩ |
結 構 | 雙重絕緣，帶絕緣防振護套 |
適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
基準條件下基本誤差及性能指標
類 別 | 量 程 | 分辨率 | 基本誤差 |
電 壓 | AC 0.00V～600V | 0.01V | ±(1.5%rdg+3dgt) |
電 流 | AC 0.0mA～20.0A | 0.1mA | ±(1.5%rdg+3dgt) |
相 位 | 0.0°～360° | 0.1° | ±1° |
有功功率 | 0.0W～12kW | 0.1W | ±(3%rdg+3dgt) |
無功功率 | 0.0var～12kvar | 0.1var | ±(3%rdg+3dgt) |
視在功率 | 0.0VA～12kVA | 0.1VA | ±(3%rdg+3dgt) |
頻 率 | 45Hz～65Hz | 0.01Hz | ±(2%rdg+3dgt) |
功率因數 | -1～+1 | 0.001 | ±0.03 |
注1：工作條件下相位誤差±3°(電流幅值10mA以下相位誤差增加一倍)。
參數說明：
功 能 | 同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等 |
電 源 | DC9V 堿性干電池(1.5V AA×6) |
功 耗 | 開啟背光燈最大耗電130mA，電池連續工作約6小時 |
關閉背光燈儀表耗電90mA，電池連續工作約9小時 | |
顯示模式 | 2.8寸彩屏；顯示域58mm×44mm |
儀表尺寸 | 長寬厚：196mm×92mm×54mm |
鉗口尺寸 | 尖小形電流鉗：7.5mm×13mm (選型) 圓口形電流鉗：35mm×40mm (選型) |
量 程 | 電壓：AC 0.00V～600V (全自動換檔) |
電流：AC 0.0mA～20.0A(全自動換檔) | |
相位：0.0°～360.0° | |
頻率：45.00Hz～65.00Hz | |
有功功率：0.0W～12kW | |
無功功率：0.0var～12kvar | |
視在功率：0.0VA～12kVA | |
功率因數：-1～+1 | |
電流矢量和：0mA～60.0A | |
分辨率 | 電壓：AC 0.01V |
電流：AC 0.1mA | |
相位：0.1° | |
頻率：0.01Hz | |
有功功率：0.1W | |
無功功率：0.1var | |
視在功率：0.1VA | |
功率因數：0.001 | |
電流矢量和：1mA | |
相 序 | 正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍 反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍 |
檢測速率 | 約2秒/次 |
數據保持 | 測試中按HOLD鍵保持?jǐn)?shù)據，“HD”符號顯示 |
數據存儲 | 500組 |
自動關機 | 無操作約15分鐘后，儀表自動關機，以降低電池消耗 |
背光功能 | 有，適合昏暗場所及夜間使用；無操作5分鐘后關閉背光 |
電壓檢測 | 當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池 |
儀表質量 | 主機：550g(帶電池) |
尖小形電流鉗：170g×3 | |
圓口形電流鉗：185g×3 | |
測試線：250g | |
測試線長度 | 1.5m |
電流鉗線長 | 2m |
工作溫濕度 | -10℃～40℃；80%Rh以下 |
存放溫濕度 | -10℃～60℃；70%Rh以下 |
輸入阻抗 | 測試電壓輸入阻抗為：1MΩ |
耐 壓 | 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 |
絕 緣 | 儀表線路與護套外殼之間≥100MΩ |
結 構 | 雙重絕緣，帶絕緣防振護套 |
適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
基準條件下基本誤差及性能指標
類 別 | 量 程 | 分辨率 | 基本誤差 |
電 壓 | AC 0.00V～600V | 0.01V | ±(1.5%rdg+3dgt) |
電 流 | AC 0.0mA～20.0A | 0.1mA | ±(1.5%rdg+3dgt) |
相 位 | 0.0°～360° | 0.1° | ±1° |
有功功率 | 0.0W～12kW | 0.1W | ±(3%rdg+3dgt) |
無功功率 | 0.0var～12kvar | 0.1var | ±(3%rdg+3dgt) |
視在功率 | 0.0VA～12kVA | 0.1VA | ±(3%rdg+3dgt) |
頻 率 | 45Hz～65Hz | 0.01Hz | ±(2%rdg+3dgt) |
功率因數 | -1～+1 | 0.001 | ±0.03 |
注1：工作條件下相位誤差±3°(電流幅值10mA以下相位誤差增加一倍)。
