GH-3188智能多次脈沖電纜故障測試儀

       GH-3188 多次脈沖電纜故障測試儀采用工業級12.1寸觸摸一體電腦，簡單的操作軟件界面，實現人機交互測試。采用工業級集成電路與器件，內置大容量鋰離子電池，穩定可靠，使用便捷。
       多次脈沖電纜故障測試儀是測量、分析電力電纜狀態與故障距離的專用儀器，本閃測儀采用現代電子技術和計算機技術結合，實現信號濾波、采集、數據處理、圖形顯示、圖形分析，來完成電纜速度測量、電纜長度測試、電纜故障距離的測試。
       多次脈沖電纜故障測試儀適用不同截面、不同介質的各種材料的電力電纜、高頻同軸電纜、路燈電纜、地埋電線的低阻、短路、開路斷線故障,以及高阻泄漏和高阻閃絡性故障。技術參數符合《GB/T 18268.1工業場所用試驗設備的抗干擾度要求》、《DL ∕ T 849.1-2019 電力設備專用測試儀通用技術條件第1部分：電纜故障閃測儀》、《JJF1042-2020閃測儀校準規范》標準要求。

產品別稱：電纜故障測試儀、多脈沖電纜故障測試儀、電纜故障定位儀、智能電纜故障測試儀、電纜故障檢測儀、地埋電纜故障測試儀

產品特點：

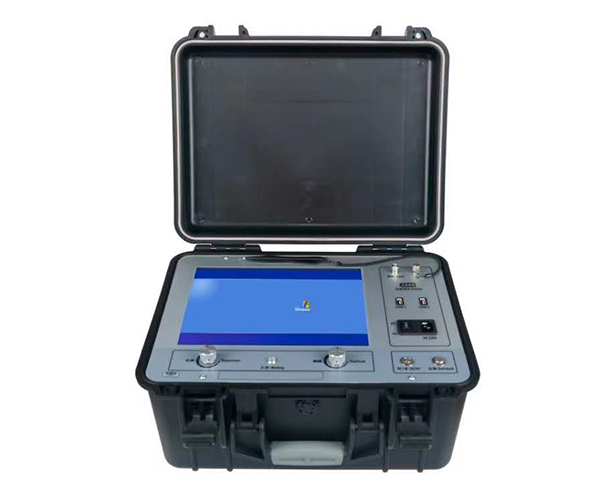

1、12.1寸工業級計算機控制、觸摸式操作方式；
2、XP操作系統,便捷的操作方式；
3、具備測波速，測故障距離的功能；
4、全自動連續采樣，波形捕捉及時、準確；
5、儀器采用嵌入式工控機最新技術和國際最先進的“八次脈沖法”（多次脈沖法）測試技術，同時還具有沖擊高壓閃絡法和低壓脈沖法；
6、任何高阻故障均呈現最簡單的類似低壓脈沖短路故障波形特征，極易判讀。
7、具有方便用戶的軟件和全中文菜單以及熒屏觸摸按鍵操作。按鍵定義簡單明了。測量方法簡單快速；
7、檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備；
8、超高亮度、超大液晶屏作為顯示終端，可在陽光直射的環境中清晰地觀察屏幕波形。儀器具有強大的數據處理能力和友好的顯示界面；
9、脈沖耦合器發送反射信號自動顯示，同時顯示電纜開路全長波形。使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似低壓脈沖法的短路故障波形，自動顯示故障距離；
10、具有海量測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察；
11、具有標準打印機USB接口；
12、操作簡單，可靠性高。具有極高的性價比；
13、內置聚合物鋰電池電源，可在無電源環境測試電纜開路及低阻短路故障。

多次脈沖電纜故障測試儀參數：

1、采樣頻率: 400MHz；
2、最小分辨率：0.5m(100m/us)；
3、低壓脈沖寬度：0.2uS；
4、測試盲區：≤20m；
5、測距范圍： ≤60km；
6、測量誤差：≤±（0.5％×L+1m），L為電纜長度；
7、測試電纜長度設有：＜1Km （短距離）；＜3Km（中距離）；＞3 Km（長距離）三種 （測試低壓脈沖幅度：400Vpp）；
8、脈沖耦合器耐壓:38kVDC；
9、工作條件： 溫度-25℃～+65℃，相對濕度 85%，大氣壓力750±30mmHg；
10、體積與重量：電纜故障測試儀 430×380×220mm-10kg；
                              脈沖耦合器     430×380×220mm-10kg。

電纜故障定點儀參數：

1、可同步接收故障點放電時產生的聲波和電磁波，用于確定電纜故障點位置。
2、放大倍數，50萬倍。
3、工作電壓：±9V±20%
4、靜態電流：＜10mA
5、接收信號：故障點放電時的振動和磁場信號
6、輸出阻抗：350Ω
7、定位精度：0.2m

電纜路徑測試儀參數：

發射機：
  1、輸出信號：15kHz斷續
  2、輸出功率：100W
  3、輸出電流：0～2A
  4、工作電源：220V（1±10%） 50Hz（1±5%）；

接收機：
  1.放大倍數，50萬倍
  2.探測精度：±0.2m
  3.輸出阻抗：350Ω
  4.工作電源： 標準9V電池兩只；靜態電流：＜10mA

多次脈沖電纜故障測試儀參數：

1、采樣頻率: 400MHz；
2、最小分辨率：0.5m(100m/us)；
3、低壓脈沖寬度：0.2uS；
4、測試盲區：≤20m；
5、測距范圍： ≤60km；
6、測量誤差：≤±（0.5％×L+1m），L為電纜長度；
7、測試電纜長度設有：＜1Km （短距離）；＜3Km（中距離）；＞3 Km（長距離）三種 （測試低壓脈沖幅度：400Vpp）；
8、脈沖耦合器耐壓:38kVDC；
9、工作條件： 溫度-25℃～+65℃，相對濕度 85%，大氣壓力750±30mmHg；
10、體積與重量：電纜故障測試儀 430×380×220mm-10kg；
                              脈沖耦合器     430×380×220mm-10kg。

電纜故障定點儀參數：

1、可同步接收故障點放電時產生的聲波和電磁波，用于確定電纜故障點位置。
2、放大倍數，50萬倍。
3、工作電壓：±9V±20%
4、靜態電流：＜10mA
5、接收信號：故障點放電時的振動和磁場信號
6、輸出阻抗：350Ω
7、定位精度：0.2m

電纜路徑測試儀參數：

發射機：
  1、輸出信號：15kHz斷續
  2、輸出功率：100W
  3、輸出電流：0～2A
  4、工作電源：220V（1±10%） 50Hz（1±5%）；

接收機：
  1.放大倍數，50萬倍
  2.探測精度：±0.2m
  3.輸出阻抗：350Ω
  4.工作電源： 標準9V電池兩只；靜態電流：＜10mA
