判斷氧化鋅避雷器是否發(fā)生老化或受潮，通常以觀察正常運行電壓下流過氧化鋅避雷器阻性電流的變化，即觀察阻性泄漏電流是否增大作為判斷依據(jù)。

阻性泄漏電流往往僅占全電流的10%～20%，因此，僅僅以觀察全電流的變化情況來確定氧化鋅避雷器阻性電流的變化情況是困難的，只有將阻性泄漏電流從總電流中分離出來，才能更準確的分析判斷。

本測試儀依賴電壓基準信號，高速采集基準電壓和避雷器泄漏電流，通過諧波分析法，進行快速傅立葉變換，分別計算阻性分量（基波、諧波），容性分量等。

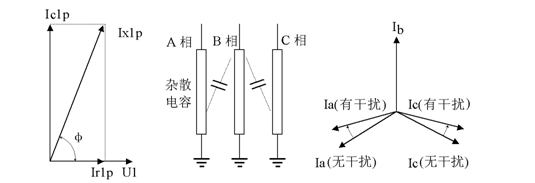

阻性電流基波 = 全電流基波?cosφ，φ為全電流對電壓基波的相角差。如下圖：

現(xiàn)場測量時，一字排列的避雷器，中間B相通過雜散電容對A、C泄漏電流產(chǎn)生影響：A相φ減小2°左右，阻性電流增大；C相φ增大2°左右，阻性電流減小甚至為負；B相基本不變，這種現(xiàn)象稱相間干擾。對相間干擾一種方式采用自動補償方式，這種方式是以B相對A/C相的相間干擾對稱為前提進行的，現(xiàn)場情況復雜，不建議用自動補償，建議用分析原始測量數(shù)據(jù)趨勢進行判斷?？蓞⒖枷率龇椒▽?/span>MOA性能判斷：

1.阻性電流的基波成分增長較大，諧波的含量增長不明顯時，一般表現(xiàn)為污穢嚴重或受潮。

2.阻性電流諧波的含量增長較大，基波成分增長不明顯時，一般表現(xiàn)為老化。

3.僅當避雷器發(fā)生均勻劣化時，底部容性電流不發(fā)生變化。發(fā)生不均勻劣化時，底部容性電流增加。避雷器有一半發(fā)生劣化時，底部容性電流增加最多。

4. 按“阻性電流不能超過總電流的25%”要求，電流電壓相角差Φ不能小于75°，可參考下表對MOA性能分段評價
