400-027-8308
微機工控機型微機繼電保護測試專用儀器
國標：GB/T 7261-2016
具有標準的四相電壓，三相電流輸出
采用6000系列DSP控制器作為核心，F(xiàn)PGA可編程邏輯器件輸出波形
WindowsXP系統操作、USB接口直接和PC機通訊功能等

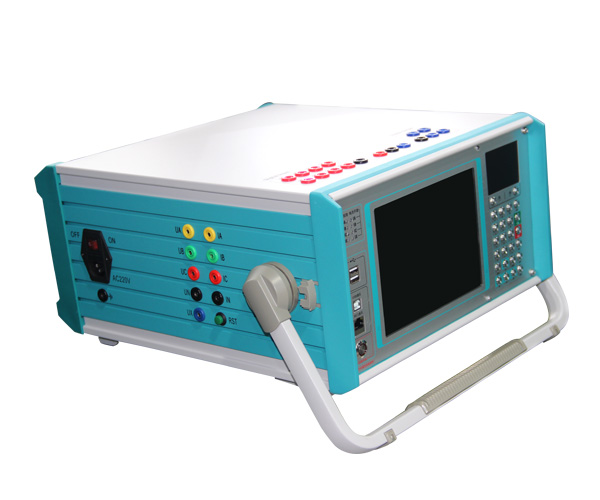

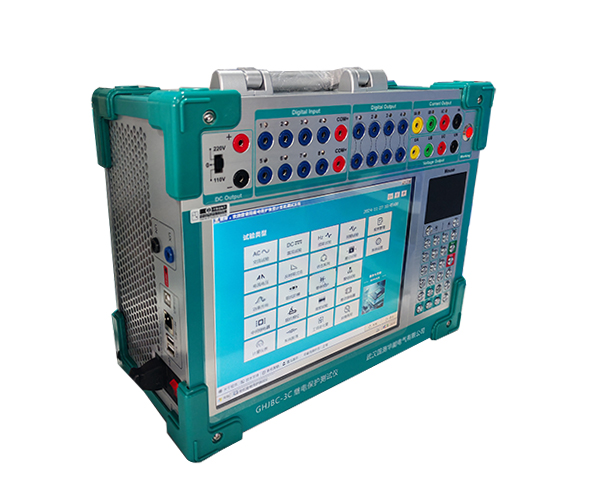

GHJBC-3C微機繼電保護測試儀是在參照電力部頒發的DL/T624-1997《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。本裝置采用高性能工控機作為控制計算機，配有自還原CF卡，8.4″800×600分辨率TFT真彩LCD顯示器。本機帶高性能專用工業鍵盤和鼠標，無須另接外設就可直接使用，軟件在Windows XP操作系統下運行，操作簡便。裝置面板配有兩個USB接口，可方便地進行數據存取、數據通信和軟件升級等。
產品別稱：微機繼電保護測試儀、 繼電保護檢測儀、 繼電保護測試儀、 繼電保護校驗儀、 繼電保護綜合測試儀、 三相繼電保護測試儀
1．滿足現場所有試驗要求。本儀器具有標準的四相電壓，三相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。
2．滿足國標GB/T 7261-2016《繼電保護和安全自動裝置基本試驗方法》，滿足國標DL/T 624-2010《繼電保護微機型試驗裝置技術條件》的標準。
3．經典的Windows XP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和10.4寸分辨率為800×600的LED真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
4．本機Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
5．設備面板配有超薄型多功能快捷按鍵和光電鼠標，可以像操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
6．主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
7．功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
8．采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
9．可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
10.配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
11.具有軟件自校準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
| 相電流輸出(有效值) | 0～40A/相，精度：0.2% |
| 三相并聯輸出(有效值) | 0～120A/三相同相位并聯輸出 |
| 相電流長期允許工作值(有效值) | 10A |
| 每相最大輸出功率 | 420VA |
| 三相并聯電流最大輸出功率 | 1000VA |
| 三并電流最大輸出允許工作時間 | 5s |
| 頻率范圍 | 0～1000Hz；精度：0.001Hz |
| 諧波次數 | 2～20次；相位：0～360°；精度：0.1° |
| 精度： | 0.5% |
| 電流輸出 | 0～10A/相 0～20A /兩相疊加 |
| 最大輸出負載電壓 | 20V |
| 相電壓輸出(有效值) | 0～120V/相 精度：0.2% |
| 線電壓輸出(有效值) | 0～240V |
| 相電壓/線電壓輸出功率 | 70VA/90VA |
| 頻率范圍 | 0～1000Hz；精度：0.001Hz |
| 諧波次數 | 2～20次；相位：0～360°；精度：0.1° |
| 相電壓輸出幅值 | 0～±150V；精度：0.5% |
| 線電壓輸出幅值 | 0～±300V |
| 相電壓/線電壓輸出功率 | 70VA/90VA |
| 開關量輸入端子 | 8對 |
| 空接點 | 1～20mA，24V 裝置內部有源輸出 |
| 電位翻轉 | 無源接點：低阻短接信號 有源接點：0-250V D |
| 開關量輸出端子 | 4對，空接點，遮斷容量：110V/2A，220V/1A |
| 范圍 | 1ms～9999s |
| 測量精度 | 1ms |
| 體積 | 410 x 190 x 420mm3 |
| 重量 | 18Kg |
| 相電流輸出(有效值) | 0～40A/相，精度：0.2% |
| 三相并聯輸出(有效值) | 0～120A/三相同相位并聯輸出 |
| 相電流長期允許工作值(有效值) | 10A |
| 每相最大輸出功率 | 420VA |
| 三相并聯電流最大輸出功率 | 1000VA |
| 三并電流最大輸出允許工作時間 | 5s |
| 頻率范圍 | 0～1000Hz；精度：0.001Hz |
| 諧波次數 | 2～20次；相位：0～360°；精度：0.1° |
| 精度： | 0.5% |
| 電流輸出 | 0～10A/相 0～20A /兩相疊加 |
| 最大輸出負載電壓 | 20V |
| 相電壓輸出(有效值) | 0～120V/相 精度：0.2% |
| 線電壓輸出(有效值) | 0～240V |
| 相電壓/線電壓輸出功率 | 70VA/90VA |
| 頻率范圍 | 0～1000Hz；精度：0.001Hz |
| 諧波次數 | 2～20次；相位：0～360°；精度：0.1° |
| 相電壓輸出幅值 | 0～±150V；精度：0.5% |
| 線電壓輸出幅值 | 0～±300V |
| 相電壓/線電壓輸出功率 | 70VA/90VA |
| 開關量輸入端子 | 8對 |
| 空接點 | 1～20mA，24V 裝置內部有源輸出 |
| 電位翻轉 | 無源接點：低阻短接信號 有源接點：0-250V D |
| 開關量輸出端子 | 4對，空接點，遮斷容量：110V/2A，220V/1A |
| 范圍 | 1ms～9999s |
| 測量精度 | 1ms |
| 體積 | 410 x 190 x 420mm3 |
| 重量 | 18Kg |
