工控機型微機繼電保護測試專用儀器
國標：GB/T 7261-2016
具有標準的四相電壓，三相電流輸出
采用高性能的嵌入式工業控制、10.4寸LED真彩屏
主控板采用DSP+FPGA結構，16位DAC輸出提高精度

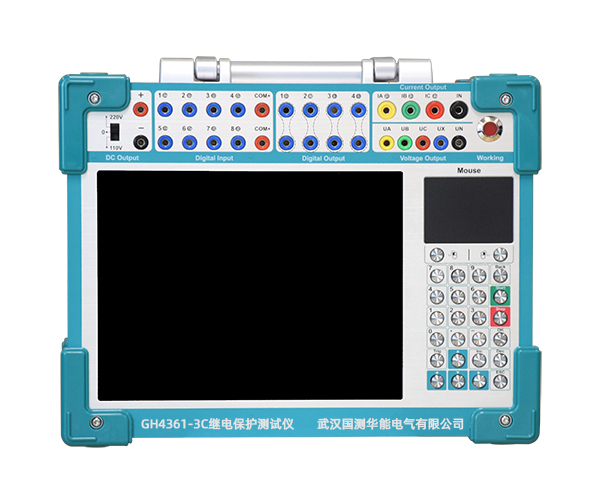

GH4361-3C 三相繼電保護測試儀具有標準的四相電壓，三相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。滿足國標GB/T 7261-2016《繼電保護和安全自動裝置基本試驗方法》，滿足國標DL/T 624-2010《繼電保護微機型試驗裝置技術條件》的標準。經典的Windows XP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和10.4寸分辨率為800×600的LED真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
產品別稱：微機繼電保護測試儀、 繼電保護檢測儀、 繼電保護測試儀、 繼電保護校驗儀、 繼電保護綜合測試儀、 三相繼電保護測試儀
1．滿足現場所有試驗要求。本儀器具有標準的四相電壓，三相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。
2．滿足國標GB/T 7261-2016《繼電保護和安全自動裝置基本試驗方法》，滿足國標DL/T 624-2010《繼電保護微機型試驗裝置技術條件》的標準。
3．經典的Windows XP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和10.4寸分辨率為800×600的LED真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
4．本機Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
5．設備面板配有超薄型多功能快捷按鍵和光電鼠標，可以像操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
6．主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
7．功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。

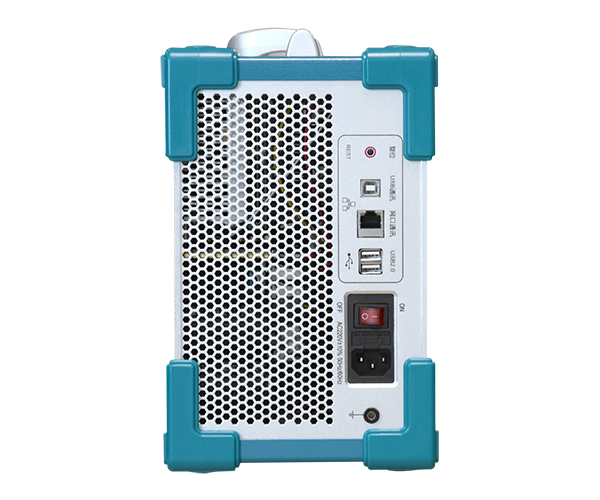

8．采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
9．可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
10.配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
11.具有軟件自校準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
| 相電流輸出(有效值) | 0～40A/相，精度：0.2% |
| 三相并聯輸出(有效值) | 0～120A/三相同相位并聯輸出 |
| 相電流長期允許工作值(有效值) | 9.9A |
| 每相最大輸出功率 | 420VA |
| 三相并聯電流最大輸出功率 | 1000VA |
| 三并電流最大輸出允許工作時間 | 5s |
| 頻率范圍 | 0～1000Hz；精度：0.001Hz |
| 諧波次數 | 2～20次；相位：0～360°；精度：0.1° |
| 精度： | 0.5% |
| 電流輸出 | 0～10A/相 |
| 最大輸出負載電壓 | 20V |
| 相電壓輸出(有效值) | 0～120V/相 精度：0.2% |
| 線電壓輸出(有效值) | 0～240V |
| 相電壓/線電壓輸出功率 | 75VA/100VA |
| 頻率范圍 | 0～1000Hz；精度：0.01Hz |
| 諧波次數 | 2～20次； |
| 相位 | 0～360°；精度：0.1° |
| 相電壓輸出幅值 | 0～±160V；精度：0.5% |
| 線電壓輸出幅值 | 0～±320V |
| 相電壓/線電壓輸出功率 | 90VA/180VA |
開關量輸入端子 | 8對 |
空接點 | 1～20mA，24V 裝置內部有源輸出 |
電位翻轉 | 無源接點：低阻短接信號 |
開關量輸出端子 | 4對，空接點， 遮斷容量：DC:0-30V/5A， AC:0-250V/5A |
| 范圍 | 1ms～9999s |
| 測量精度 | 1ms |
| 工作電流＜10A | 工作時間≤60分鐘 |
20A＞工作電流≥10A | 工作時間≤70S |
30A＞工作電流≥20A | 工作時間≤15S |
工作電流：30A | 工作時間≤5S |
| 體積 | 體積 340 x 168 x 300mm3 |
| 重量 | 約12.5Kg |
| 相電流輸出(有效值) | 0～40A/相，精度：0.2% |
| 三相并聯輸出(有效值) | 0～120A/三相同相位并聯輸出 |
| 相電流長期允許工作值(有效值) | 9.9A |
| 每相最大輸出功率 | 420VA |
| 三相并聯電流最大輸出功率 | 1000VA |
| 三并電流最大輸出允許工作時間 | 5s |
| 頻率范圍 | 0～1000Hz；精度：0.001Hz |
| 諧波次數 | 2～20次；相位：0～360°；精度：0.1° |
| 精度： | 0.5% |
| 電流輸出 | 0～10A/相 |
| 最大輸出負載電壓 | 20V |
| 相電壓輸出(有效值) | 0～120V/相 精度：0.2% |
| 線電壓輸出(有效值) | 0～240V |
| 相電壓/線電壓輸出功率 | 75VA/100VA |
| 頻率范圍 | 0～1000Hz；精度：0.01Hz |
| 諧波次數 | 2～20次； |
| 相位 | 0～360°；精度：0.1° |
| 相電壓輸出幅值 | 0～±160V；精度：0.5% |
| 線電壓輸出幅值 | 0～±320V |
| 相電壓/線電壓輸出功率 | 90VA/180VA |
開關量輸入端子 | 8對 |
空接點 | 1～20mA，24V 裝置內部有源輸出 |
電位翻轉 | 無源接點：低阻短接信號 |
開關量輸出端子 | 4對，空接點， 遮斷容量：DC:0-30V/5A， AC:0-250V/5A |
| 范圍 | 1ms～9999s |
| 測量精度 | 1ms |
| 工作電流＜10A | 工作時間≤60分鐘 |
20A＞工作電流≥10A | 工作時間≤70S |
30A＞工作電流≥20A | 工作時間≤15S |
工作電流：30A | 工作時間≤5S |
| 體積 | 體積 340 x 168 x 300mm3 |
| 重量 | 約12.5Kg |
