快速準確測量線路的正序電容，正序阻抗，零序電容，零序阻抗等參數
參考標準：DL/T 741-2010
自帶變頻電源模塊提供儀器測量輸出電源
DSP數字信號處理器為內核
超大觸摸液晶屏

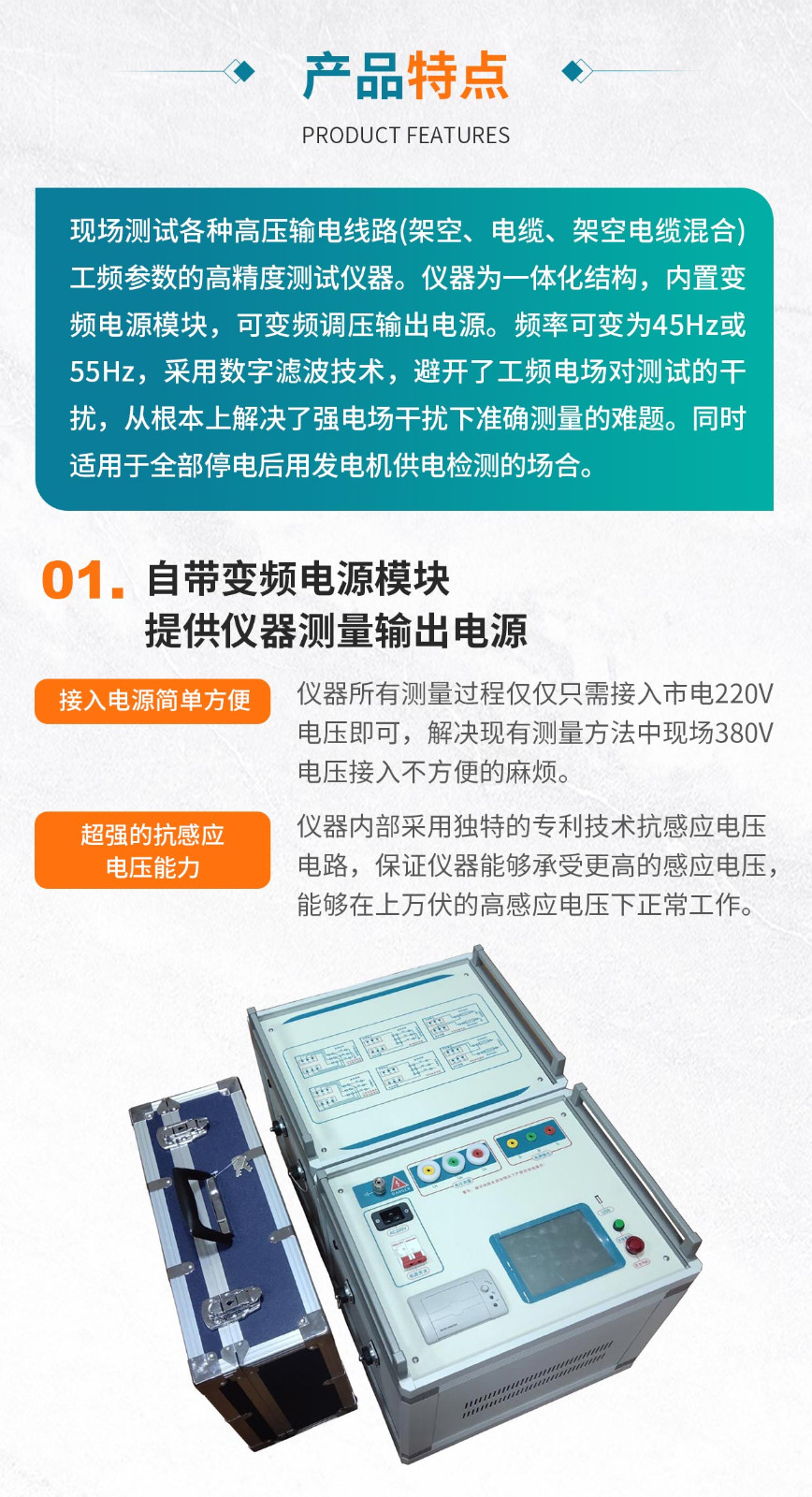

GHXP輸電線路參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變?yōu)?5Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。
隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的安全性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、DSP高速數字處理芯片及獨有的國家專利技術抗感應電壓電路；有效地消除強干擾的影響，保證儀器設備的安全，能極其方便、快速、準確地測量輸電線路的工頻參數。
產品別稱：高壓線路參數測試儀，高壓線路測試儀，輸電線路參數測試儀，輸電線路工頻參數測試儀，線路參數測試儀
1、一體化結構，體積小、重量輕
儀器內部高度集成化，把傳統測量方法中將近一卡車的設備器材全部集成在一體化主機箱內；是目前國內同等產品當中體積最小、重量最輕的；為試驗提供了一種最簡單便捷的試驗手段。
2、接入電源簡單方便
儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。
3、超強的抗感應電壓能力
儀器內部采用獨特的專利技術抗感應電壓電路，保證儀器能夠承受更高的感應電壓，能夠在上萬伏的高感應電壓下正常工作。

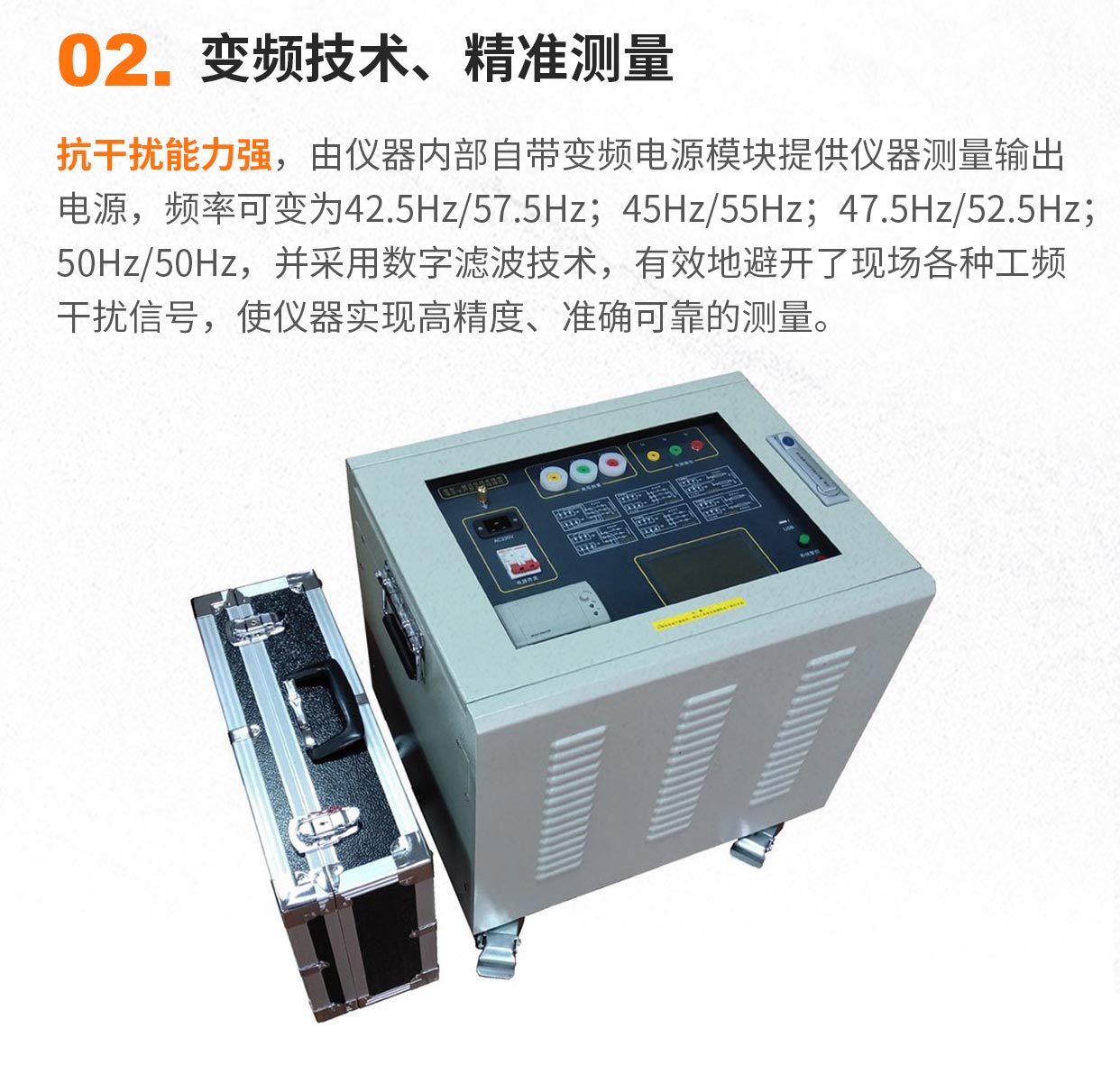

4、變頻技術、精準測量
抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變?yōu)?2.5Hz/57.5Hz；45Hz/55Hz；47.5Hz/52.5Hz；50Hz/50Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。

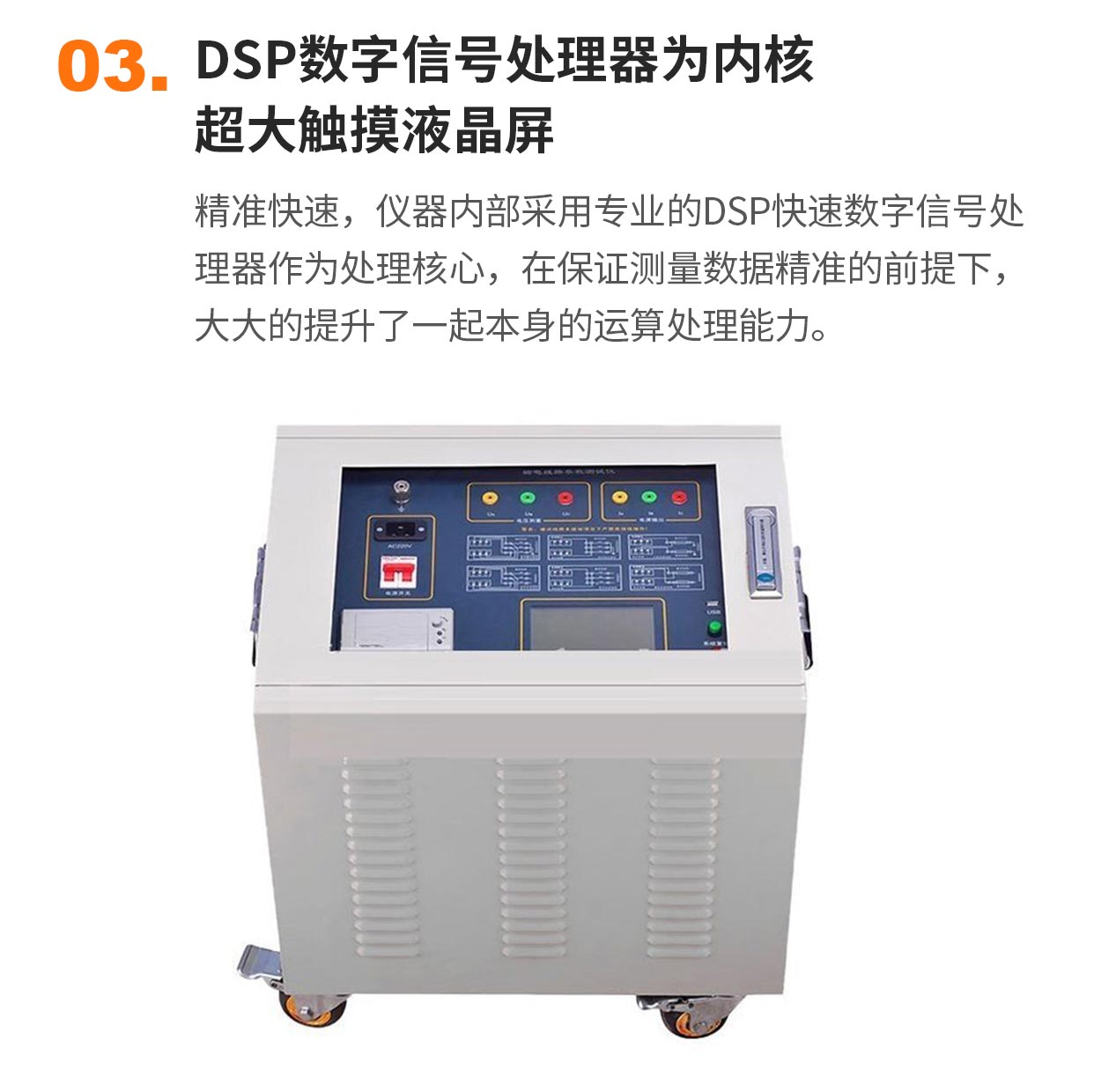

5、DSP高速處理器
精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的提升了一起本身的運算處理能力。
6、操作簡單
外部接線簡單，正序阻抗、零序阻抗、正序電容、零序電容在測試端僅需一次接入被測線路的引下線就可以完成全部的測量；解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；避免因改接線時感應電壓對實驗人員的傷害。
7、海量數據存儲
儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
8、科學先進的數據管理
儀器數據可以通過U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據并可生成工作報告。
9、全觸摸超大液晶顯示
操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都非常清楚，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。

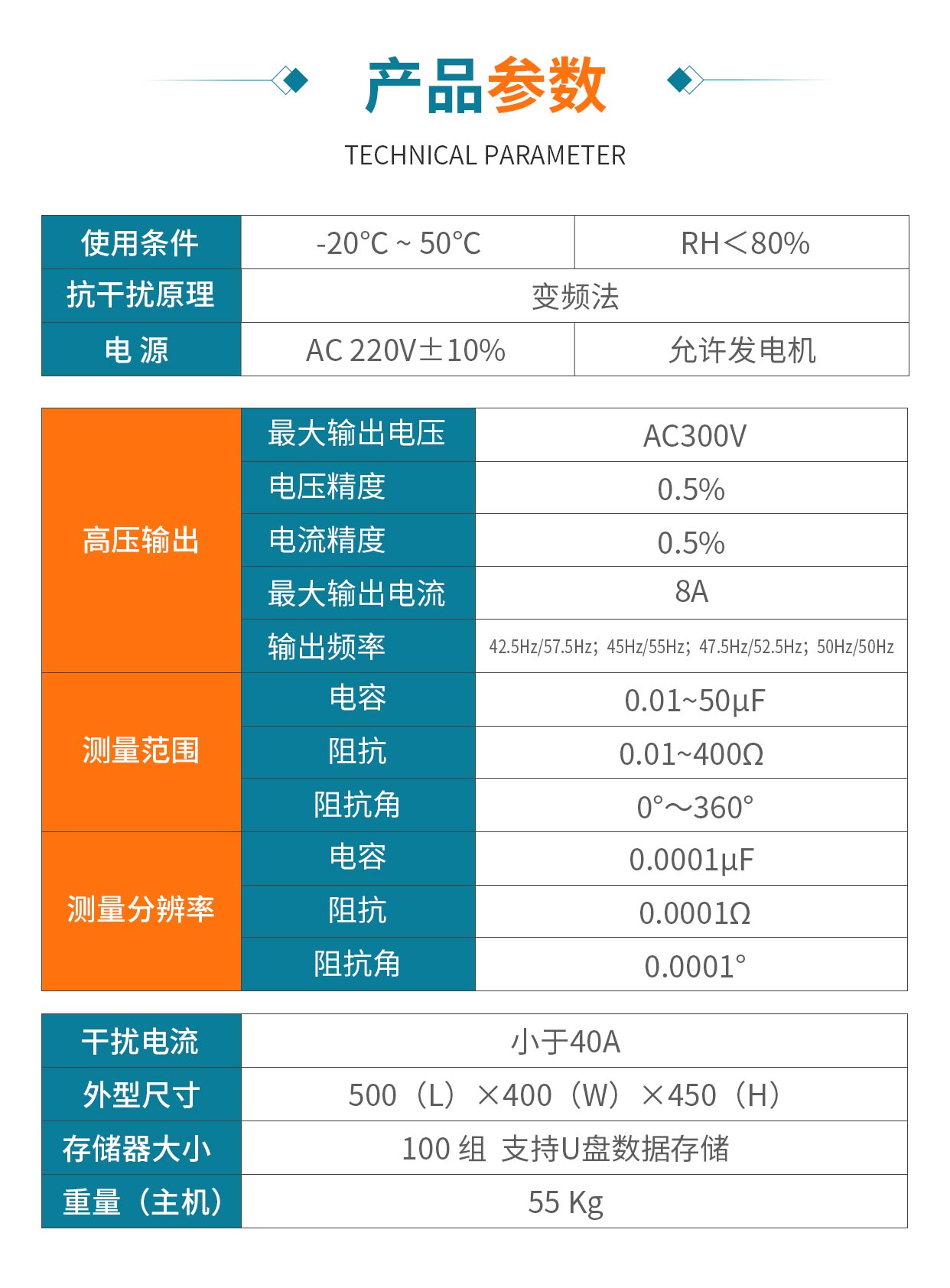

| 1 | 使用條件 | -20℃ ~ 50℃ | RH＜80% |
| 2 | 抗干擾原理 | 變頻法 | |
| 3 | 電 源 | AC 220V±10% | 允許發電機 |
| 4 | 電源輸出 | 最大輸出電壓 | AC300V |
| 電壓精度 | 0.5% | ||
| 電流精度 | 0.5% | ||
| 最大輸出電流 | 8A | ||
| 輸出頻率 | 42.5Hz/57.5Hz；45Hz/55Hz；47.5Hz/52.5Hz；50Hz/50Hz | ||
| 5 | 測量范圍 | 電容 | 0.01~50μF |
| 阻抗 | 0.01~400Ω | ||
| 阻抗角 | 0°～360° | ||
| 6 | 測量分辨率 | 電容 | 0.0001μF |
| 阻抗 | 0.0001Ω | ||
| 阻抗角 | 0.0001° | ||
| 7 | 測量準確度 | 電容： ≥1μF時，±1%讀數±0.01μF；＜1μF時，±2%讀數±0.01μF； | |
| 電阻： ≥1Ω時，±1%讀數±0.01Ω；＜1Ω時，±2%讀數±0.01Ω； | |||
| 阻抗角： ±0.2°（電壓＞1.0V）；±0.3°(電壓:0.2V~1.0V)； | |||
| 8 | 干擾電流 | 小于40A | |
| 9 | 外型尺寸 | 500（L）×400（W）×450（H） | |
| 10 | 存儲器大小 | 100 組 支持U盤數據存儲 | |
| 11 | 重量（主機） | 55 Kg | |
| 1 | 使用條件 | -20℃ ~ 50℃ | RH＜80% |
| 2 | 抗干擾原理 | 變頻法 | |
| 3 | 電 源 | AC 220V±10% | 允許發電機 |
| 4 | 電源輸出 | 最大輸出電壓 | AC300V |
| 電壓精度 | 0.5% | ||
| 電流精度 | 0.5% | ||
| 最大輸出電流 | 8A | ||
| 輸出頻率 | 42.5Hz/57.5Hz；45Hz/55Hz；47.5Hz/52.5Hz；50Hz/50Hz | ||
| 5 | 測量范圍 | 電容 | 0.01~50μF |
| 阻抗 | 0.01~400Ω | ||
| 阻抗角 | 0°～360° | ||
| 6 | 測量分辨率 | 電容 | 0.0001μF |
| 阻抗 | 0.0001Ω | ||
| 阻抗角 | 0.0001° | ||
| 7 | 測量準確度 | 電容： ≥1μF時，±1%讀數±0.01μF；＜1μF時，±2%讀數±0.01μF； | |
| 電阻： ≥1Ω時，±1%讀數±0.01Ω；＜1Ω時，±2%讀數±0.01Ω； | |||
| 阻抗角： ±0.2°（電壓＞1.0V）；±0.3°(電壓:0.2V~1.0V)； | |||
| 8 | 干擾電流 | 小于40A | |
| 9 | 外型尺寸 | 500（L）×400（W）×450（H） | |
| 10 | 存儲器大小 | 100 組 支持U盤數據存儲 | |
| 11 | 重量（主機） | 55 Kg | |
